語音芯片支持用戶自行更換內置音頻,按照下面教程順序即可進行更換,需提前準備以下工具:PC端音頻轉換工具,PC端更新音頻軟件TD_UPDATE,CH340-USB轉串口工具。前兩個PC端軟件可以去我們提供的工具包里下載。因為軟件為自己開發的,沒有簽名證書所以有些電腦會報病毒,一定要關閉電腦防火墻和360助手,請放心使用。
1.準備音頻文件
用戶需提前準備好音頻文件,可以采用真人錄音或文字轉語音的方式進行音頻生成,盡量采用wav格式的音頻。

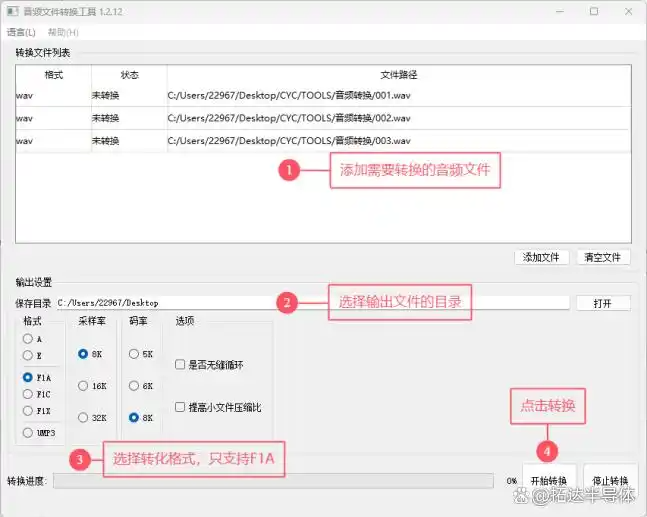

2.轉換音頻文件為可更新的格式
⑴.原始文件建議選擇wav格式,輸出文價格式必須選擇F1A。
⑵.采樣率只可以選擇8K或16K,采樣率越大轉換后的文件越大,音質越好。
⑶.轉換后的 *.f1a文件不支持電腦端播放,只支持我們MCU進行播放。
3.更新音頻
⑴.將芯片的第4腳對地上電即可進入更新模式,demo板可以直接按下按鍵上電,進入更新模式后再按測試按鍵是不會播放音頻的,用戶可以依此來判斷是否成功進入更新模式。
⑵.CH340串口工具的TX接芯片的第2腳,RX接芯片的第3腳,5V接芯片的第8腳,GND接芯片的第1腳,如果有測試板可參照下圖。

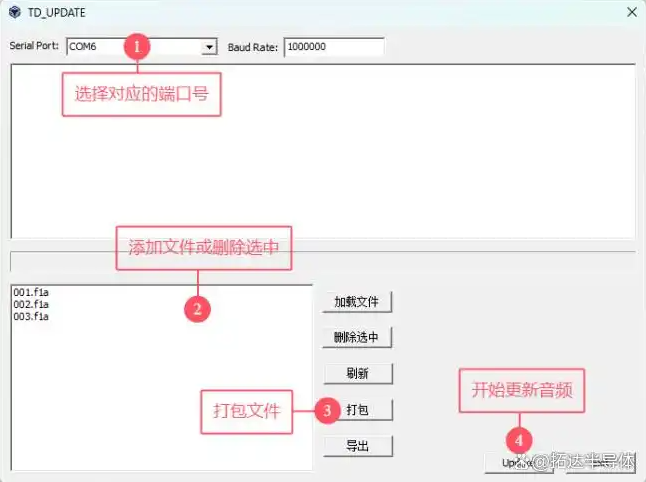

⑶.雙擊打開軟件包內的TD_UPDATE.exe程序,按照上圖進行配置,配置完后建議隨便打開一個串口調試助手軟件,開關一下這個端口看是否正常,然后點擊“Update”按鈕即可,下方有進度條可以方便用戶觀察進度。如果更新失敗,請看FAQ問題點。
⑷.更新完成后可以重新上電然后按下第4腳的測試按鍵,進行測試播放。
⑸.如果需要量產或試產可以打包音頻后點擊導出,會生成一個user_song文件,將此文件放入文件夾內,文件夾備注好公司信息壓縮后發送給客服即可。
4.注意:
如果芯片更新音頻失敗怎么辦可參照下面解決方案。
⑴.仔細閱讀更新音頻相關文檔介紹;
⑵.確認成功進入升級模式;
⑶.確認音頻總大小小于420KByte;
如果滿足以上條件還是升級不成功,就在點擊“Update”按鈕之前先用串口調試助手打開這個端口然后關閉,之后點擊升級“Update”按鈕。
